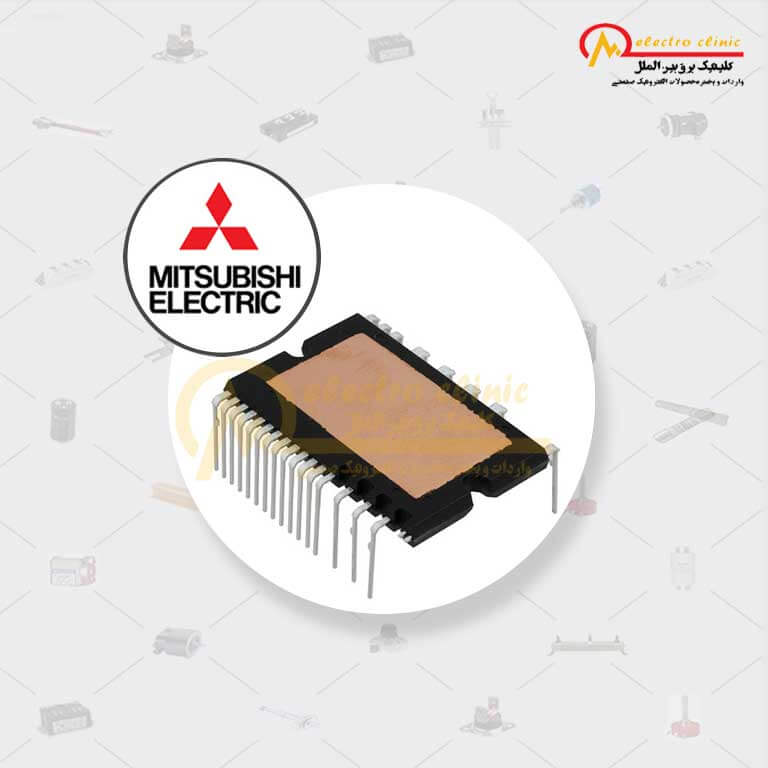

PSS05S92F6-AG MITSUBISHI IGBT MODULES
آی جی بی تی PSS05S92F6-AG دارای جریان 5 آمپر و ولتاژ 600 ولت ساخت شرکت میتسوبیشی (MITSUBISHI) ژاپن می باشد.
آی جی بی تی PSS05S92F6-AG دارای گارانتی گارانتی اصالت و سلامت فیزیکی کالا می باشد.

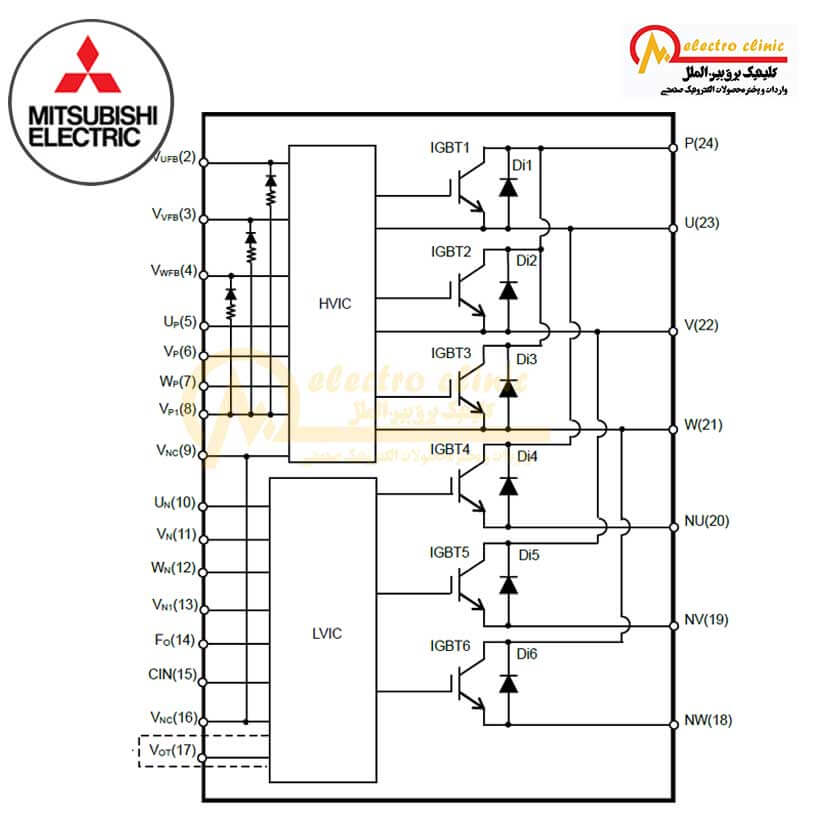

هر ماژول آی جی بی تیPSS05S92F6-AG شامل:
- شش عدد آی جی بی تی
- شش عدد دیود هرزگرد موازی با آی جی بی تی
- مدار درایور (Driver)
- دارای سنسور دمای داخلی
DIPIPMs Version6 PSS05S92F6-AG
600V / 5A
PSS05S92F6-AG With temperature output function
PSS05S92E6-AG With OT protection function
آی جی بی تی PSS05S92F6-AG دارای جریان 5 آمپر و ولتاژ 600 ولت ساخت شرکت میتسوبیشی (MITSUBISHI) ژاپن می باشد.
آی جی بی تی 6PSS 05S92F6-AG هر ماژول شامل شش آی جی بی تی، دیود هرزگرد موازی با هر آی جی بی تی و دارای مدار درایور (Driver) می باشد.
مدل PSS05S92F6-AG دارای عملکرد خروجی دما
مدل PSS05S92E6-AG دارای عملکرد محافظتی در مقابل دمای بیشتر از حد
OT: Over temperature protection
خلاصه ویژگی ها آی جی بی تی شش تایی PSS05S92F6-AG:
- اینورتر 3 فاز DC / AC
- 600 ولت / 5 آمپر (CSTBT)
- آی جی بی تی از نوع N با امیتر باز
- N-side IGBT open emitter
- دیودهای بوت استرپ داخلی با مقاومت محدود کننده جریان
- Built-in bootstrap diodes with current limiting resistor
دارای درایور درونی، سیستم حفاظت و کنترل:
- برای سمت P: مدار درایو ، تغییر سطح با سرعت بالا با ولتاژ بالا ، محافظت از ولتاژ پایین (UV) کنترل
- برای طرف N: مدار درایو ، کنترل کنترل ولتاژ تحت ولتاژ (UV) ، حفاظت از اتصال کوتاه (SC)، محافظت در برابر دما (فقط OT ، PSS05S92E6-AG)
- سیگنالینگ خطا: مربوط به خطای SC (IGBT سمت N) ، خطای UV (منبع طرف N) و خطای OT
- خروجی دما: خروجی دمای LVIC توسط سیگنال آنالوگ (فقط در مدل PSS05S92F6-AG)
- رابط ورودی: 3 ، 5 ولت ، مدار گیرنده ماشه اشمیت (High Active)
- UL شناخته شده است: پرونده UL1557 E323585
INTEGRATED DRIVE, PROTECTION AND SYSTEM CONTROL FUNCTIONS
For P-side : Drive circuit, High voltage high-speed level shifting, Control supply under-voltage (UV) protection
For N-side : Drive circuit, Control supply under-voltage protection (UV), Short circuit protection (SC), Over temperature protection (OT, PSS05S92E6-AG only)
Fault signaling : Corresponding to SC fault (N-side IGBT), UV fault (N-side supply) and OT fault
Temperature output : Outputting LVIC temperature by analog signal (PSS05S92F6-AG only)
Input interface : 3, 5V line, Schmitt trigger receiver circuit (High Active)
UL Recognized : UL1557 File E323585
کاربرد های آی جی بی تی PSS05S92F6-AG دارای جریان 15 آمپر و ولتاژ 600 ولت ساخت شرکت میتسوبیشی (MITSUBISHI) ژاپن:
- متاسب برای کنترل دور موتور با AC 100~240Vrms(DC voltage:400V or below) class
- اینورتر کنترل دور موتور
- درایور موتور
- درایور سررو موتور
| کد فنی محصول | |
|---|---|
| شرکت سازنده | |
| خانواده محصول | |
| جریان (Ic) | |
| ولتاژ (VCES) | |
| ولتاژ گیت-امیتر (VGES) | |
| نوع | |
| ابعاد | |
| وزن |
