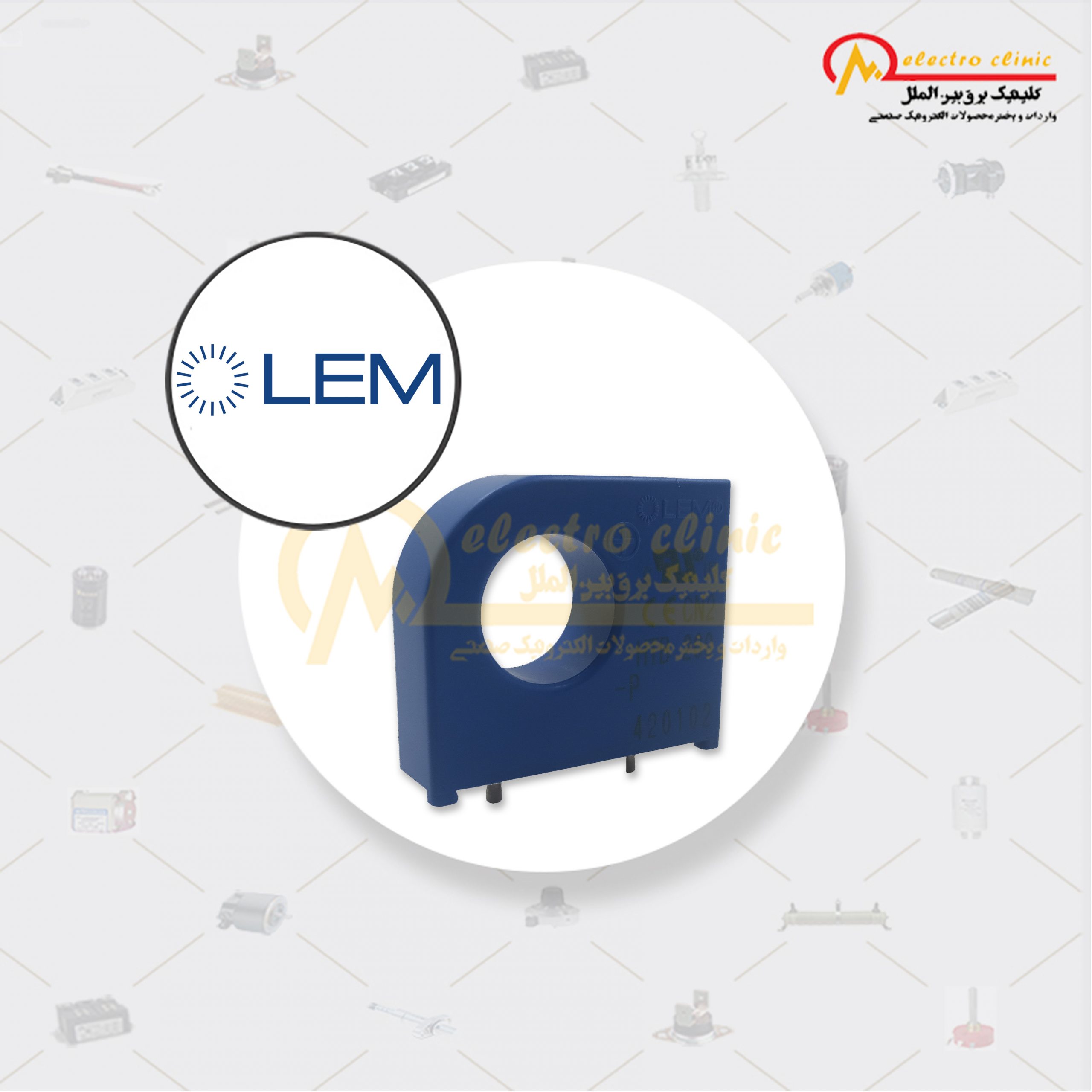

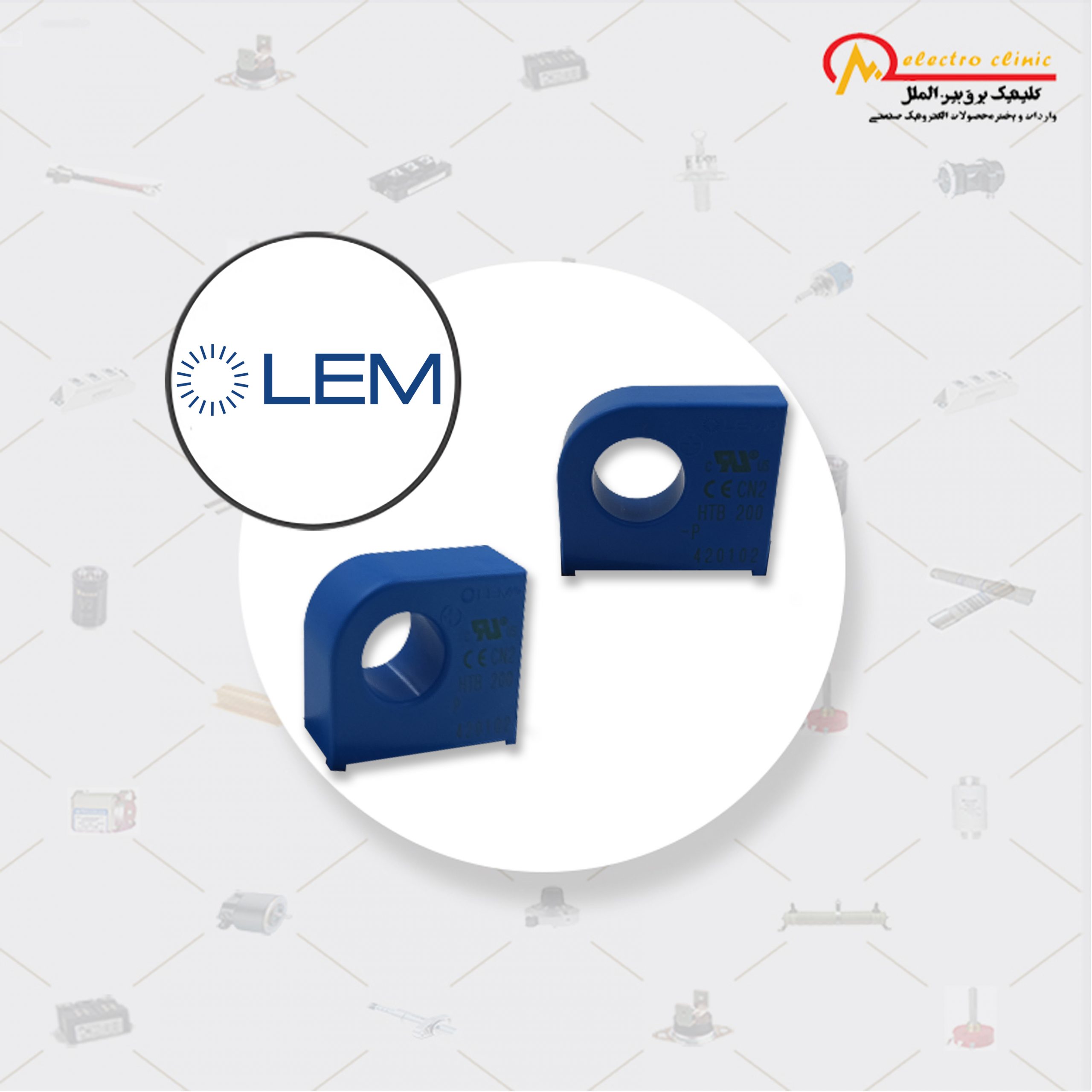

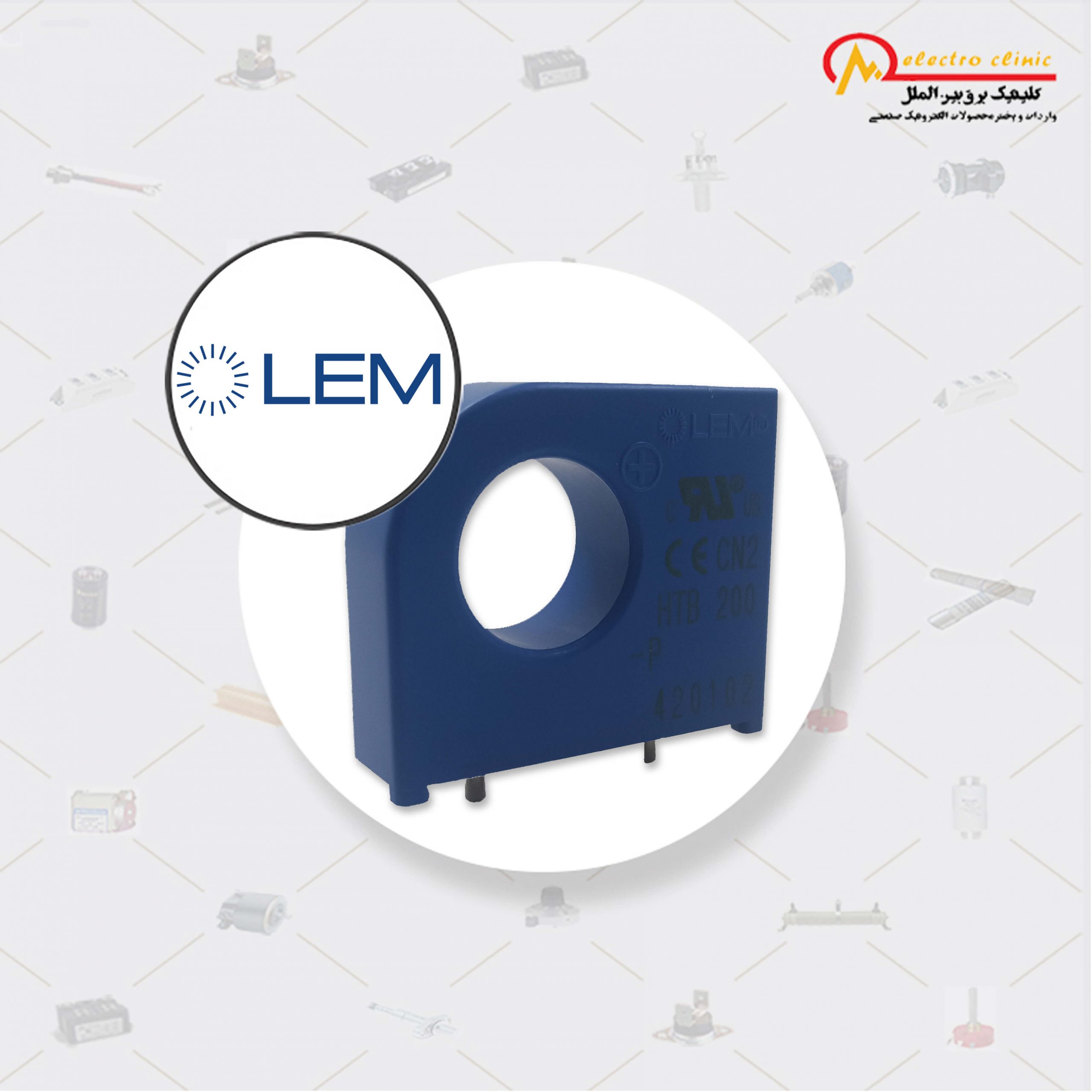

HTB 100-P LEM Current Transducer
سنسور جریان (لم LEM) HTB100-P با قابلیت اندازه گیری جریان 100 آمپر ساخت شرکت لم LEM سوئیس می باشد.
سنسور جریان HTB 100P قابلیت اندازه گیری جریان های ac و dc با پهنای باند قابل اندازه‌گیری از صفر تا پنجاه کیلو هرتز می باشد.
کلینیک برق ارائه دهنده سنسور جریان HTB100P از نوع حلقه باز، دارای طراحی بسیار ظریف و فشرده، قابلیت نسب روی برد (PCB)، قابلیت اندازه گیری با دقت بالا، زمان پاسخ بسیار کوتاه، دمای کارکرد -40 الی 80 درجه سانتیگراد میباشد.
سنسور جریان (Current Transformer) HTB 100-P از نوع اثر هال با قابلیت اندازه‌گیری جریان 100 آمپر ساخت شرکت لم LEM سوئیس می باشد.
قابلیت اندازه گیری جریان های ac و dc با پهنای باند قابل اندازه‌گیری از صفر تا پنجاه کیلو هرتز می باشد.
مزایا سنسور جریان HTB 100-P لم LEM:
- نصب آسان
- قابلیت نصب روی برد
- سایز کوچک و بهینه سازی فضا
- یک طراحی برای رنج وسیعی از جریان ها
- رفرنس داخلی و خارج
- زمان پاسخ بسیار کوتاه
- دارای طراحی بسیار ظریف و فشرده
- مصونیت بالا در برابر تداخل خارجی (External interference)
کاربردها سنسور جریان HTB100-P لم LEM:
- اینورتر کنترل دور موتور
- منبع تغذیه سوییچینگ
- مبدل های AC / DC
- منبع تغذیه بدون وقفه (UPS)
- برنامه های جدید انرژی نوآورانه (توربین های بادی)
- اینورترهای جوشکاری
یک سنسور اثر هال مبدلی است که در پاسخ به تغییرات میدان مغناطیسی خروجی ولتاژ نشان می‌دهد. با اعمال میدان های مغناطیسی نسبتاً بزرگ ولتاژ خروجی در محدوده چند میکرو ولت میباشد.
برای ارتقا حساسیت حسگر و گرفتن خروجی مطلوب با بیشترین دقت و با حداقل خطای هیسترزیس باید از تقویت کننده، رگولاتور ولتاژ و مدارهای سوییچینگ منطقی استفاده کرد.
| کد فنی محصول | |
|---|---|
| خانواده محصول | |
| شرکت سازنده | |
| کمیت مورد اندازه گیری | جریان الکتریکی |
| تکنولوژی | |
| جریان مورد اندازه گیری | 100 آمپر |
| حداکثر جریان قابل اندازه گیری | 300 آمپر |
| نوع سیگنال ثانویه | ولتاژ |
| مقدار نامی سیگنال ثانویه | 4 ± ولت |
| نوع ولتاژ تغذیه | ولتاژ بایپلار DC |
| ولتاژ تغذیه | ±12 … 15 |
| دقت | 1 % |
| نوع نصب | برد (PCB) |
| ابعاد شینه | |
| دمای کارکرد | -40 °C / 80 °C |
برند محصول
LEM
- اینورتر کنترل دور موتور
- منبع تغذیه برای کاربردهای صنعتی
- مبدل های AC / DC
- منبع تغذیه بدون وقفه (UPS)
- برنامه های جدید انرژی نوآورانه (توربین های بادی)
- برنامه های کاربردی خودرو (مدیریت باتری ، برنامه های شروع / متوقف شدن برای اتومبیل های معمولی و کنترل موتور الکتریکی ، مدیریت باتری و شارژر)
- راه حل هایی برای انرژی خورشیدی ( پنل های خورشیدی)
