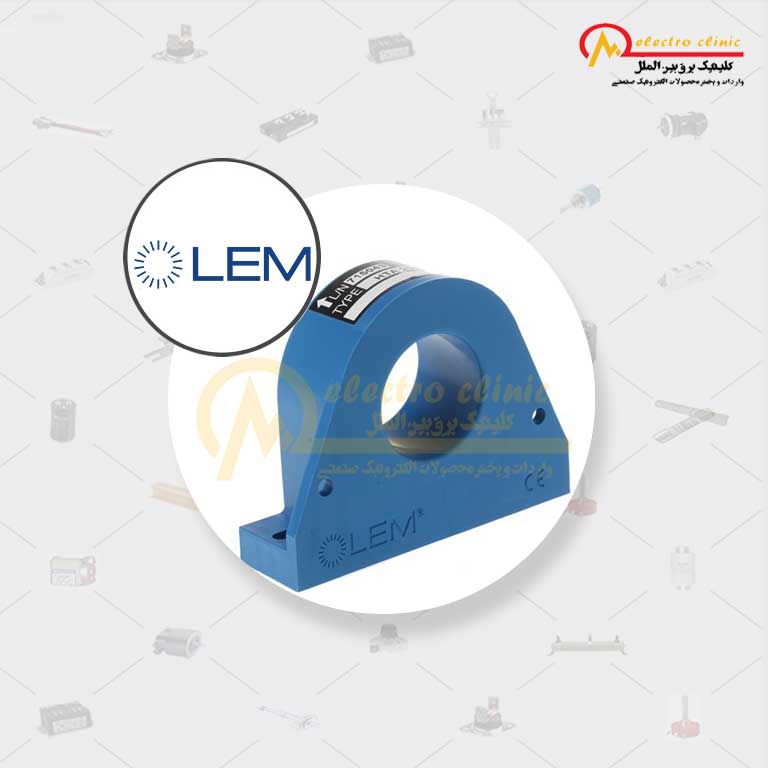

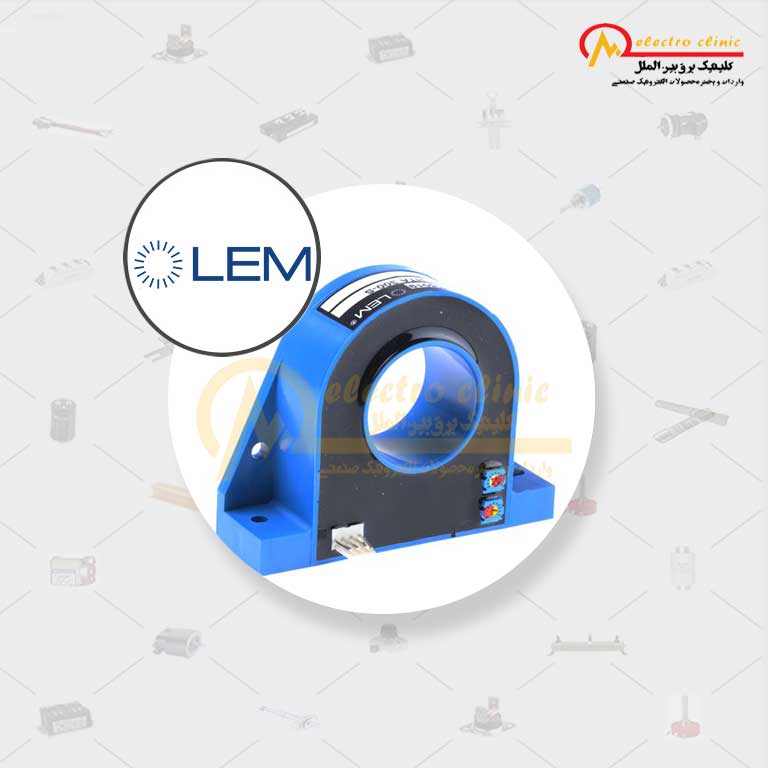

HTA 1000-S LEM Current Transducer
سنسور جریان HTA 1000-S با قابلیت اندازهگیری جریان 1000 آمپر با دقت بسیار بالا ساخت شرکت لم LEM سوئیس می باشد.
سنسور جریان HTA1000-S قابلیت اندازه گیری جریان های ac ، dc و پالس با پهنای باند قابل اندازهگیری از صفر تا پنجاه کیلو هرتز می باشد.
سنسور جریان HTA 1000-S از نوع حلقه باز، دارای طراحی بسیار ظریف و فشرده، قابلیت نسب روی تابلو، قابلیت اندازه گیری با دقت بالا، زمان پاسخ بسیار کوتاه، دمای کارکرد -25 الی 85 درجه سانتیگراد می‌باشد.
سنسور جریان HTA 1000-S از نوع اثر هال حلقه باز با قابلیت اندازهگیری جریان 1000 آمپر ساخت شرکت لم LEM سوئیس می باشد.
قابلیت اندازه گیری جریان های ac ، dc و پالس با پهنای باند قابل اندازهگیری از صفر تا پنجاه کیلو هرتز می باشد.
مزایا سنسور جریان HTA 1000-S :
- کاملا خطی
- دقت بسیار بالا
- حداقل تاثیر تغییر دما بر عملکرد
- پهنای باند فرکانسی وسیع
- قابلیت اندازهگیری اضافه بار (Current overload)
- توان مصرف کم مصرف
- یک طراحی برای رنج وسیعی از جریان ها
- زمان پاسخ بسیار کوتاه
- نصب آسان
- قابلیت نسب روی تابلو (عمودی و افقی)
کاربردها سنسور جریان HTA 1000-S :
- اینورتر کنترل دور موتور
- کانورتور برای موتور های DC (درایور موتور DC)
- منبع تغذیه سوییچینگ
- مبدل های AC / DC
- منبع تغذیه بدون وقفه (UPS)
- برنامه های جدید انرژی نوآورانه (توربین های بادی)
- اینورترهای جوشکاری
یک سنسور اثر هال مبدلی است که در پاسخ به تغییرات میدان مغناطیسی خروجی ولتاژ نشان می‌دهد. با اعمال میدان‌های مغناطیسی نسبتاً بزرگ ولتاژ خروجی در محدودهٔ چند میکرو ولت می‌باشد.
برای ارتقا حساسیت حسگر و گرفتن خروجی مطلوب با بیشترین دقت و با حداقل خطای هیسترزیس باید از تقویت کننده، رگولاتور ولتاژ و مدارهای سوییچینگ منطقی استفاده کرد.
| کد فنی محصول | |
|---|---|
| شرکت سازنده | |
| خانواده محصول | |
| تکنولوژی | |
| کمیت مورد اندازه گیری | جریان الکتریکی |
| جریان مورد اندازه گیری | 1000 آمپر |
| حداکثر جریان قابل اندازه گیری | 1000 آمپر |
| دقت | 1 % |
| ابعاد شینه | |
| نوع نصب | پانل |
| نوع سیگنال ثانویه | ولتاژ |
| مقدار نامی سیگنال ثانویه | 4 ± ولت |
| نوع ولتاژ تغذیه | ولتاژ بایپلار DC |
| ولتاژ تغذیه | 15 – 15 V |
| زمان پاسخ | 3µs > |
| دمای کارکرد | -25 85 °C |
برند محصول
LEM
- اینورتر کنترل دور موتور
- منبع تغذیه برای کاربردهای صنعتی
- مبدل های AC / DC
- منبع تغذیه بدون وقفه (UPS)
- برنامه های جدید انرژی نوآورانه (توربین های بادی)
- برنامه های کاربردی خودرو (مدیریت باتری ، برنامه های شروع / متوقف شدن برای اتومبیل های معمولی و کنترل موتور الکتریکی ، مدیریت باتری و شارژر)
- راه حل هایی برای انرژی خورشیدی ( پنل های خورشیدی)
