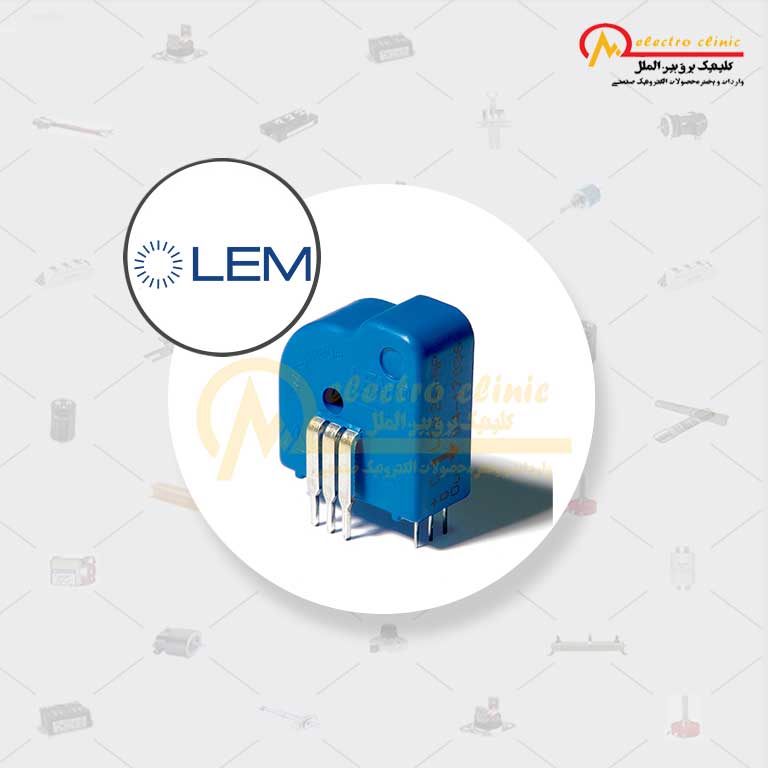

LTS 25-NP LEM Current Transducer
سنسور جریان LTS 25-NP با قابلیت اندازه‌گیری جریان 25 آمپر ساخت شرکت لم LEM سوئیس می باشد.
سنسور جریان LTS 25-NP قابلیت اندازه گیری جریان های ac و dc با پهنای باند قابل اندازه‌گیری از صفر تا دویست کیلوهرتز

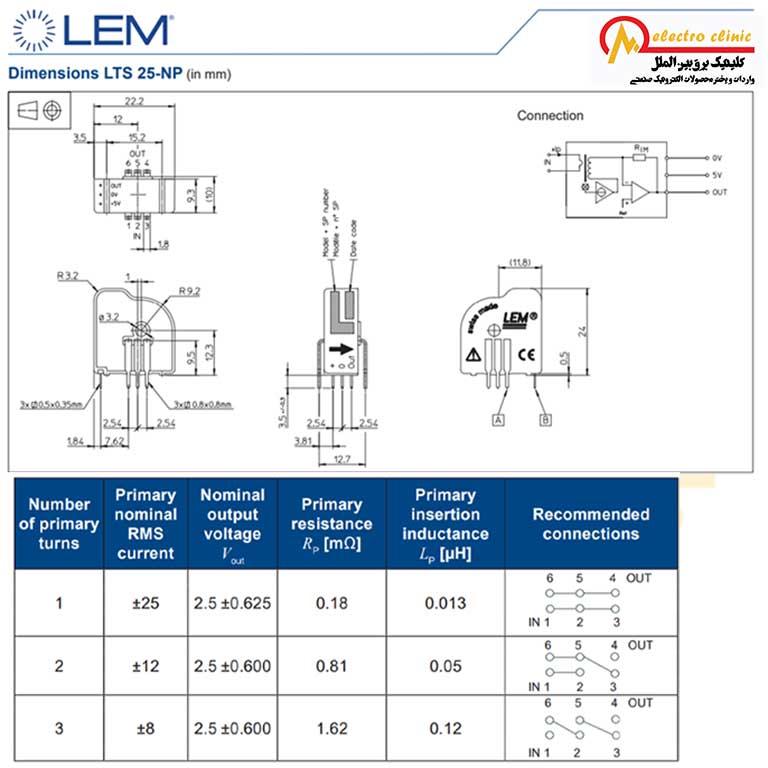

مولتی رنج (قابلیت تنطیم برای اندازه گیری جریان های 8 , 12 و 25 آمپر )
سنسور جریان LTS 25-NP از نوع حلقه بسته، دارای طراحی بسیار ظریف و فشرده، قابلیت نصب روی برد (PCB)، قابلیت اندازه گیری با دقت بالا، زمان پاسخ بسیار کوتاه، دمای کارکرد -40 الی 85 درجه سانتیگراد میباشد.
سنسور جریان LTS 25-NP از نوع اثر هال با قابلیت اندازگیری جریان 25 آمپر ساخت شرکت لم LEM سوئیس میباشد.
قابلیت اندازه گیری جریان های ac و dc با پهنای باند قابل اندازگیری از صفر تا دویست کیلو هرتز می باشد.
مزایا سنسور جریان LTS 25-NP :
- نصب آسان
- مولتی رنج (قابلیت تنطیم برای اندازه گیری جریان های 8 , 12 و 25 آمپر )
- قابلیت نصب روی برد
- سایز کوچک و بهینه سازی فضا
- کمترین تاثیر تغییر دما بر عملکرد
- زمان پاسخ بسیار بهینه
- دارای طراحی بسیار ظریف و فشرده
- سنسور جریان حلقه بسته
کاربردها سنسور جریان LTS 25-NP :
- اینورتر کنترل دور موتور
- منبع تغذیه سوییچینگ
- مبدل های AC / DC
- منبع تغذیه بدون وقفه (UPS)
- برنامه های جدید انرژی نوآورانه (توربین های بادی)
- اینورترهای جوشکاری
- كوره هاي القايي
یک سنسور اثر هال مبدلی است که در پاسخ به تغییرات میدان مغناطیسی خروجی ولتاژ نشان می‌دهد. با اعمال میدان‌های مغناطیسی نسبتاً بزرگ ولتاژ خروجی در محدودهٔ چند میکرو ولت میباشد.
برای ارتقا حساسیت حسگر و گرفتن خروجی مطلوب با بیشترین دقت و با حداقل خطای هیسترزیس باید از تقویت کننده، رگولاتور ولتاژ و مدارهای سوییچینگ منطقی استفاده کرد.
| کد فنی | LTS 25-NP |
|---|---|
| شرکت سازنده | LEM |
| خانواده محصول | LTS |
| تکنولوژِی | هال افکت حلقه بسته (Closed loop Hall effect) |
| کمیت مورد اندازه گیری | جریان الکتریکی |
| جریان مورد اندازه گیری | 25 آمپر |
| حداکثر جریان قابل اندازه گیری | 80 آمپر |
| نوع سیگنال ثانویه | ولتاژ الکتریکی |
| مقدار نامی سیگنال ثانویه | 2.5 ±(0.625 × IP/ IP N) |
| نرخ تبدیل | 1 : 1000 |
| نوع ولتاژ تغذیه | ولتاژ بایپلار DC |
| ولتاژ تغذیه | ±5 ولت |
| دقت | 0.7 % |
| زمان پاسخ | < 1 µs |
| دمای کارکرد | -40 °C / 85 °C |
| نوع نصب | برد (PCB) |
برند محصول
LEM
- اینورتر کنترل دور موتور
- منبع تغذیه برای کاربردهای صنعتی
- مبدل های AC / DC
- منبع تغذیه بدون وقفه (UPS)
- برنامه های جدید انرژی نوآورانه (توربین های بادی)
- برنامه های کاربردی خودرو (مدیریت باتری ، برنامه های شروع / متوقف شدن برای اتومبیل های معمولی و کنترل موتور الکتریکی ، مدیریت باتری و شارژر)
- راه حل هایی برای انرژی خورشیدی ( پنل های خورشیدی)
