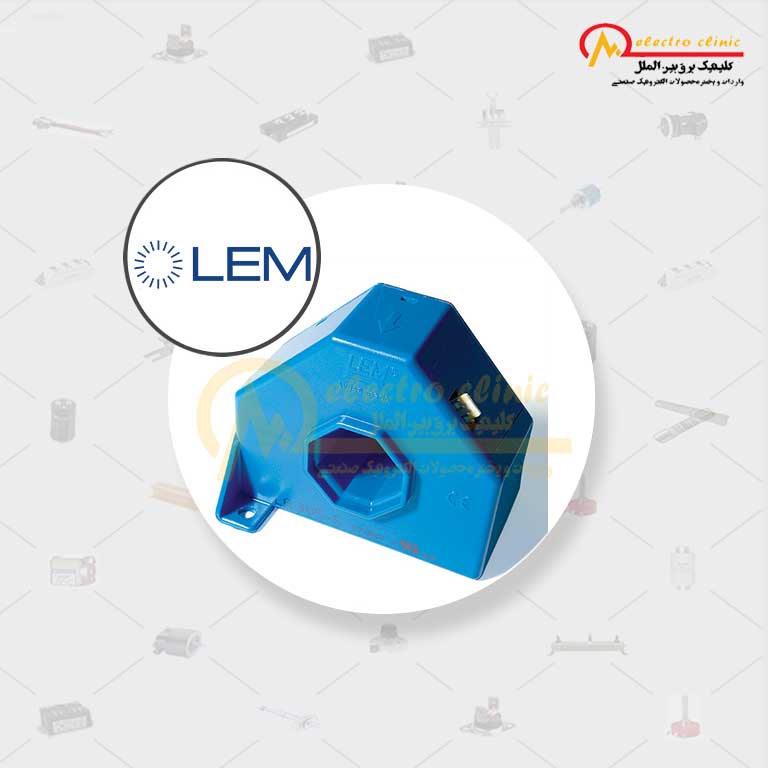

LA 305-S LEM Current Transducer
سنسور جریان LA 305-S با قابلیت اندازه‌گیری جریان 300 آمپر ساخت شرکت لم LEM سوئیس می باشد.
سنسور جریان LA305-S قابلیت اندازه گیری جریان های ac و dc با پهنای باند قابل اندازه‌گیری از صفر تا صد کیلو هرتز
سنسور جریان LA 305S از نوع حلقه بسته، دارای طراحی بسیار ظریف و فشرده، قابلیت نسب روی برد، قابلیت اندازه گیری با دقت بالا، زمان پاسخ بسیار کوتاه، دمای کارکرد -10 الی 85 درجه سانتیگراد می‌باشد.
سنسور جریان LA 305-S از نوع اثر هال با قابلیت اندازه‌گیری جریان 300 آمپر ساخت شرکت لم LEM سوئیس می باشد.
قابلیت اندازه گیری جریان های ac و dc با پهنای باند قابل اندازه‌گیری از صفر تا صد کیلوهرتز می باشد.
مزایا سنسور جریان LA 305-S :
- نصب آسان
- قابلیت نسب روی برد
- سایز کوچک و بهینه سازی فضا
- کمترین تاثیر تغیر دما بر عملکرد
- زمان پاسخ بسیار بهینه
- دارای طراحی بسیار ظریف و فشرده
- سنسور جریان حلقه بسته
کاربردها سنسور جریان LA 305-S :
- اینورتر کنترل دور موتور
- منبع تغذیه سوییچینگ
- مبدل های AC / DC
- منبع تغذیه بدون وقفه (UPS)
- برنامه های جدید انرژی نوآورانه (توربین های بادی)
- اینورترهای جوشکاری
- كوره هاي القايي
یک سنسور اثر هال مبدلی است که در پاسخ به تغییرات میدان مغناطیسی خروجی ولتاژ نشان می‌دهد. با اعمال میدان‌های مغناطیسی نسبتاً بزرگ ولتاژ خروجی در محدودهٔ چند میکرو ولت می‌باشد.
برای ارتقا حساسیت حسگر و گرفتن خروجی مطلوب با بیشترین دقت و با حداقل خطای هیسترزیس باید از تقویت کننده، رگولاتور ولتاژ و مدارهای سوییچینگ منطقی استفاده کرد.
| کد فنی | LA 305-S |
|---|---|
| شرکت سازنده | LEM |
| خانواده محصول | LA |
| کمیت مورد اندازه گیری | جریان الکتریکی |
| تکنولوژِی | هال افکت حلقه بسته (Closed loop Hall effect) |
| جریان مورد اندازه گیری | 300 آمپر |
| حداکثر جریان قابل اندازه گیری | 520 آمپر |
| نوع سیگنال ثانویه | جریان |
| مقدار نامی سیگنال ثانویه | 120 mA |
| نرخ تبدیل | 1 : 2500 |
| نوع ولتاژ تغذیه | ولتاژ بایپلار DC |
| ولتاژ تغذیه | ±12 … 15 ولت |
| دقت | 0.8 % |
| زمان پاسخ | < 1 µs |
| دمای کارکرد | -10 °C / 85 °C |
| نوع نصب | تابلویی |
| ابعاد شینه | 25.5mm 25.5mm |
برند محصول
LEM
- اینورتر کنترل دور موتور
- منبع تغذیه برای کاربردهای صنعتی
- مبدل های AC / DC
- منبع تغذیه بدون وقفه (UPS)
- برنامه های جدید انرژی نوآورانه (توربین های بادی)
- برنامه های کاربردی خودرو (مدیریت باتری ، برنامه های شروع / متوقف شدن برای اتومبیل های معمولی و کنترل موتور الکتریکی ، مدیریت باتری و شارژر)
- راه حل هایی برای انرژی خورشیدی ( پنل های خورشیدی)
