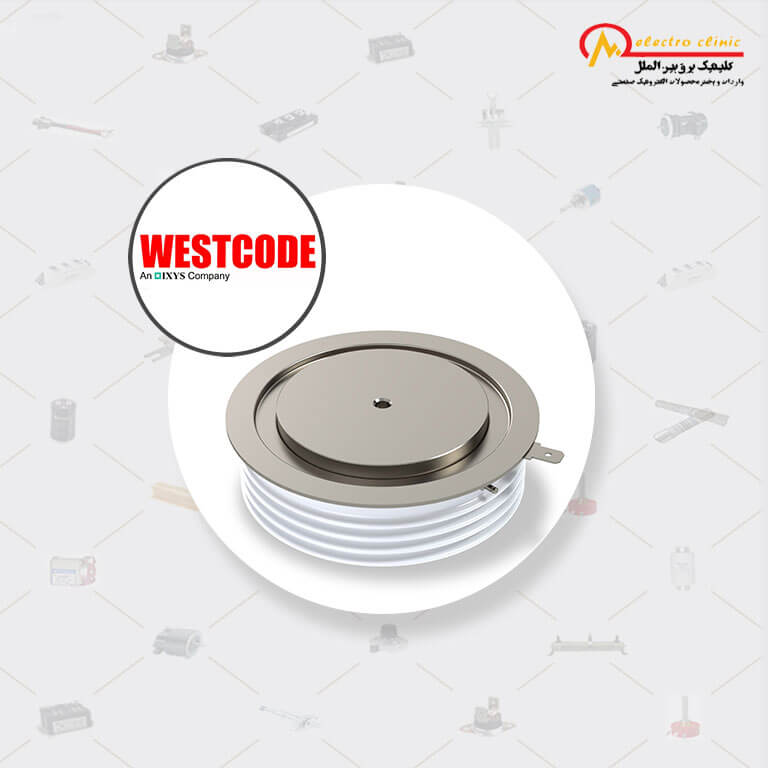

تریستور R2075MC12C فست دیسکی 2075 آمپر 1200 ولت وستکد WESTCODE

تریستور R2075MC12C از نوع تریستور فست و دیسکی (Distributed Gate Thyristor) دارای جریان 2075 آمپر و ولتاژ 1200 ولت ساخت شرکت WESTCODE UK IXYS انگلیس می باشد.

شرکت لیتل فیوز Littelfuse به عنوان رهبر جهانی در فناوری گیت توزیع شده (Distributed Gate Technology) شناخته شده است.

تریستور R2075MC12C فست دیسکی  با ولتاژ مسدود کننده (Blocking Voltages) به 4.5 کیلو ولت (4.5kV)، جریانهای متوسط بیش از 5 کیلو آمپر(5kA) و دارای رتبه tq از 10 میکرو ثانیه (10µs) در دسترس هستند.

طراحی منحصر به فرد تریستور با گیت توزیع شده (Distributed Gate Technology) و ویژگی های کنترل طول عمر این تریستور ها را به قابلیت di/dt بالا، سرعت عملکرد بالا (فست) و همچنین خاموش کردن سریع بازیابی (low recovery turn-off)  می دهد، در حالی که افت ولتاژ کم در کاری را حفظ می کند.

تریستور یا تایریستور (Thyristor)، یک نیمه ‌رسانای قدرت است که به صورت یک قطعهٔ چهارلایه‌ای P-N-P-N ساخته می‌شود، تریستور سه پایانهٔ آند، کاتد و گِیت دارد، پایهٔ آند با A، کاتد با K، و گیت با G نمایش داده می‌شوند.

آند و کاتد به مدار قدرت متصل می‌شوند و گیت به مدار کنترل وصل شده و جریان به مراتب کمتری می‌کشد. از تریستور در دو حالت پایدار روشن و خاموش استفاده می‌شود.

در این نوع از تریستورها سرعت سوئیچ از 10 تا 15 میکرو ثانیه است و کموتاسیون اجباری دارند.

ویژگی های تریستور R2075MC12C فست دیسکی (Distributed Gate Thyristor) ساخت شرکت WESTCODE UK IXYS انگلیس:

• دارای ولتاژ 1200 ولت
• سرعت قطع و وصل (T_q ) 12 میکرو ثانیه  (12μs)
• جریان لحظه ای 2075 آمپر
• جنس بدنه سرامیکی
• رنج دمای کارکرد 55 درجه سانتیگراد
• جریان متوسط (average current) بالا
• مقاومت حرارتی کم
• خنک کننده دو طرفه

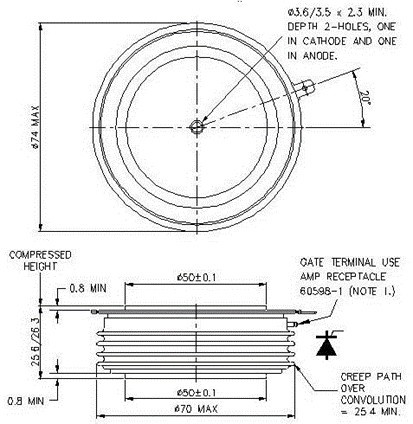

• قطعات بهینه شده دارای رتبه فعلی جریان بالاتر و طراحی مکانیکی پیشرفته برای حداکثر نسبت توان به پکیج هستند
• استاندارد صنعتی، بسته های کاملاً هرمتیک (hermetic)
• مناسب برای کاربردهایی با حداکثر فرکانس سوییچینگ 20 کیلوهرتز

کاربرد های تریستور R2075MC12C فست دیسکی (Distributed Gate Thyristor) ساخت شرکت WESTCODE UK IXYS انگلیس:

• منبع تغذیه القایی
• کوره های القایی
• گرم شدن بیلت
• گوره های القایی پیشگرم
• منبع تغذیه رزونانسی
• اینورتر و کانورتر (مبدل) فرکانس بالا
• منابع تغذیه بدون وقفه (یو پی اس UPS)
• منابع تغذیه پالس

برای دریافت جزئیات بیشتر فنی، لطفا با پشتیبان فنی بازرگانی فنی مهندسی کلینیک برق بین الملل تماس حاصل فرمایید.

این تریستور را تحت عنوان تریستور اینورتر در کوره های القایی نیز می شناسند.

هرجایی که نیاز به سرعت بالا در قطع و وصل باشد مثل اینورترها و یکسوکننده های دو جهته میتوان از آنها استفاده کرد.

افت ولتاژ مستقیم تریستور در حالت روشن ، تقریبا تابع معکوسی از زمان خاموش شدن می باشد.
